Przygotowanie plików do druku solwentowego

Kolory

  • przestrzeń kolorystyczna CMYK 8 bitów/kanał (przy zastosowaniu modelu RGB lub barw dodatkowych z palety PANTONE może zaistnieć niezgodność barw wydruku);
  • bez osadzonego profilu kolorystycznego;
  • kolory dodatkowe zamienione na CMYK;
  • w dużych czarnych aplach składowe koloru czarnego powinny zawierać: C-40%, M-40%, Y-40%, K-100%;
  • nie stosujemy nadrukowań (overprintów);
  • w przypadku, gdy dużą rolę odgrywa kwestia bardzo dokładnego odwzorowania koloru, zalecamy dostarczenie wydruku próbnego lub wzoru koloru;

Jeżeli w projekcie występują kolory RGB lub PANTONE automatycznie zamieniamy je na CMYK.

Formaty wyjściowe plików do druku:

  • TIFF spłaszczony, bez warstw, kanałów alfa i ścieżek, bez kompresji.
  • JPG Corel – jakość najwyższa, podformat opcjonalny (4:4:4).
  • JPG Illustrator, Photoshop – jakość wysoka, kompresja standardowa.
  • PDF w wersji Acrobat 4 (pdf 1,3), wyłącznie pliki jednostronicowe, teksty zakrzywione, bez osadzonych profili kolorystycznych. Aby zagwarantować poprawność wydruku należy wszystkie bitmapy, efekty, soczewki i przejścia tonalne spłaszczyć do tła, zakrzywić teksty.
  • CDR do wersji Corel X5, EPS lub AI do wersji CS6, bez efektów, soczewek, teksty zakrzywione, wszystkie przejścia tonalne i bitmapy spłaszczone do tła, (w tych formatach przyjmujemy wyłącznie pliki przeznaczone do cięcia po obrysie, frezowania, liter przestrzennych, pliki przeznaczone do cięcia laserowego).
  • Wszystkie formaty bez znaczników i paserów drukarskich.
  • Pliki w skali 1:1.

Rozdzielczość

Rozdzielczość plików zależy przede wszystkim od rozmiaru wydruków. Nie powinna przekraczać 300 ppi przy bardzo małych wydrukach (np. format A4) i 70-30 ppi przy wydrukach przekraczających 10 m. Dla ułatwienia dopasowania rozdzielczości do wymiarów wydruku poniżej prezentujemy tabelę rozdzielczości.


Running meter1 Running meter2 Running meter3 Running meter4 Running meter5 Running meter6 Running meter7 Running meter8 Running meter9 Running meter10 Running meter
1Running meter15012010080727260504540
2 Running meter12010010072727260504540
3 Running meter1001007272606060504540
4 Running meter80727260606060504540
5 Running meter72726060505050454030
6 Running meter72606050454545454030
7 Running meter60605045454540403030
8 Running meter50505045454040303030
9 Running meter45454545404030303030
10 Running meter40304040403030303030





Przygotowanie plików do druku UV

Technologia UV umożliwia druk wysokiej jakości bezpośrednio na materiałach takich jak:

  • PCW,
  • dibond,
  • karton, tektura,
  • płyty meblowe, drzwi, sklejki,
  • szkło, lustro,
  • pleksi i innych.

Powierzchnia zadruku to 2500 x 3000 mm, maksymalna grubość materiału 100 mm.

Kolory

  • przestrzeń kolorystyczna CMYK 8 bitów/kanał;
  • bez osadzonego profilu kolorystycznego;
  • kolory dodatkowe zamienione na CMYK;
  • w dużych czarnych aplach składowe koloru czarnego powinny zawierać C-40%, M-40%, Y-40%, K-100%;
  • nie stosujemy nadrukowań (overprintów);
  • w przypadku, gdy dużą rolę odgrywa kwestia bardzo dokładnego odwzorowania koloru, zalecamy dostarczenie wydruku próbnego lub wzoru koloru;

Jeżeli w projekcie występują kolory RGB lub PANTONE automatycznie zamieniamy je na CMYK.

Formaty wyjściowe plików do druku:

  • TIFF spłaszczony (w przypadku druku wybiórczego dodany kanał alfa, który będzie obrazem drukowanym bielą kryjącą). Przy druku białym kolorem prosimy o załączenie wizualizacji, co pozwoli nam skontrolować poprawność przygotowanych plików.
  • JPG dopuszczalny, lecz ze względu na duże straty jakości odradzamy stosowanie tego formatu.
  • PDF w wersji Acrobat 4 (pdf 1,3), wyłącznie pliki jednostronicowe, teksty zakrzywione, bez osadzonych profili kolorystycznych. Aby zagwarantować poprawność wydruku należy wszystkie bitmapy, efekty, soczewki i przejścia tonalne spłaszczyć do tła, zakrzywić teksty.
  • CDR do wersji Corel X5, EPS lub AI do wersji CS6 (w tych formatach przyjmujemy wyłącznie pliki przeznaczone do cięcia po obrysie, frezowania, liter przestrzennych, plik przeznaczone do cięcia laserowego).
  • Wszystkie formaty bez paserów drukarskich.
  • Pliki w skali 1:1.

Rozdzielczość

Rozdzielczość plików zależy przede wszystkim od rozmiaru wydruków. Nie powinna przekraczać 300 ppi przy bardzo małych wydrukach i 150 ppi przy dużych wydrukach.

Druk wybiórczy

Zalecany format – dwustronicowy PDF (pierwsza strona to grafika CMYK, druga strona to maska białego koloru) lub TIF z kanałem alfa. Dla plików dedykowanych do nadruku białym kolorem (materiał ma np. kolor czarny lub jest przezroczysty) nie zamieszczamy białego tła w projekcie (tło powinno pozostać przezroczyste).
Na materiałach bezbarwnych możemy stosować trzy warstwy druku np. CMYK – BIAŁY – CMYK, w efekcie druk będzie widoczny z obu stron. Podobnie przygotowujemy pliki, które po wydruku mają być docięte do zadanego kształtu. Kształt ma być zapisany na oddzielnej warstwie lub stronie koniecznie w wersji wektorowej.

Spady

Każdy wydruk przeznaczony do druku UV powinien zawierać 5 mm spadu na stronę, czyli wydruk o wymiarach 2000 x 1000 mm powinien mieć wymiar 2010 x 1010 mm.





Spady i cięcie po obrysie

Spady czyli elementy projektu wychodzące poza brzegu użytku, przeznaczone do ścięcia.

Na banerach i siatce mesh nie stosujemy spadów.
Backlight (winyl do podświetleń) stosujemy spad 75 mm na stronę, czyli przy użytku 2000 x 1000 mm grafika powinna mieć wymiar 2150 x 1150 mm.
Folie przeznaczone do aplikacji na PLX, PCW, dibond, blachę nadajemy spad 10 mm na stronę, czyli przy użytku 2000 x 1000 mm grafika powinna mieć wymiar 2020 x 1020 mm. Wydruki, które mają owijać krawędzie materiału muszą mieć odpowiednio więcej spadu w zależności od grubości materiału.
Płótno (CANVAS) – jeżeli materiał ma być naciągnięty na blejtram, spad musi wynosić 50 mm na stronę, czyli wydruk 2000 x 1000 mm ze spadami wyniesie 2100 x 1100 mm.
Materiał do systemów wystawienniczych Roll’up 50 mm spadu na dolnej krawędzi projektu, pozostałe krawędzie bez spadu.
Papier lub fototapeta nie stosujemy spadów.
Folie przeznaczone do cięcia po obrysie 3 mm spadu.
Plik do cięcia ploterem powinny być dostarczone w wersji wektorowej, w formacie CDR do wersji X5, Illustrator do wersji CS6, w skali 1:1 (wszystkie soczewki, przejścia tonalne i efekty zamienione na bitmapę, teksty zakrzywione). Na oddzielnej warstwie lub stronie umieszczamy ścieżkę cięcia. Jeżeli usługa dotyczy druku i cięcia większej ilości takich samych naklejek, należy na arkuszu przygotować tylko jedną naklejkę ze spadami i linią cięcia oraz określić ilość do druku i cięcia. Poniżej rysunek przedstawiający przygotowanie grafiki:

przygotowanie-plikow-01-002





Ploter, ploter termiczny, frezowanie, laser

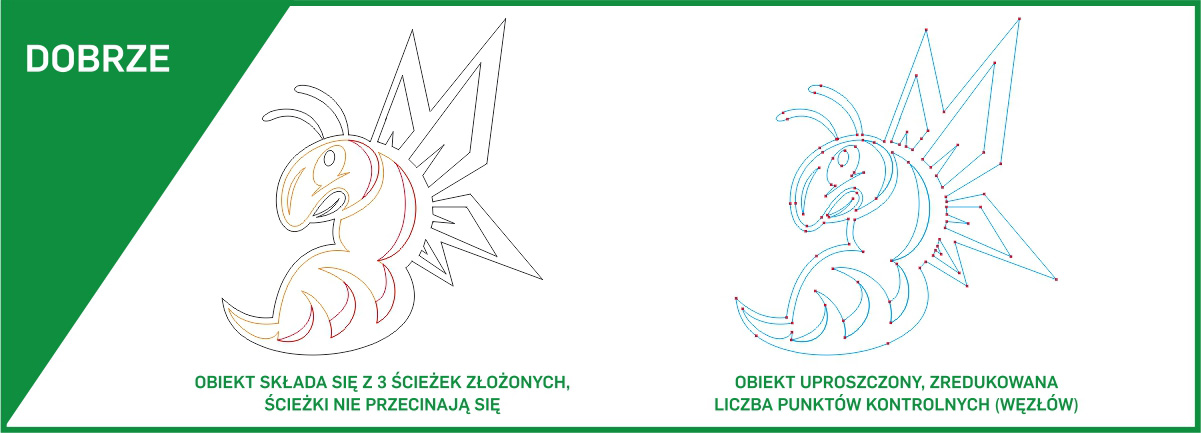

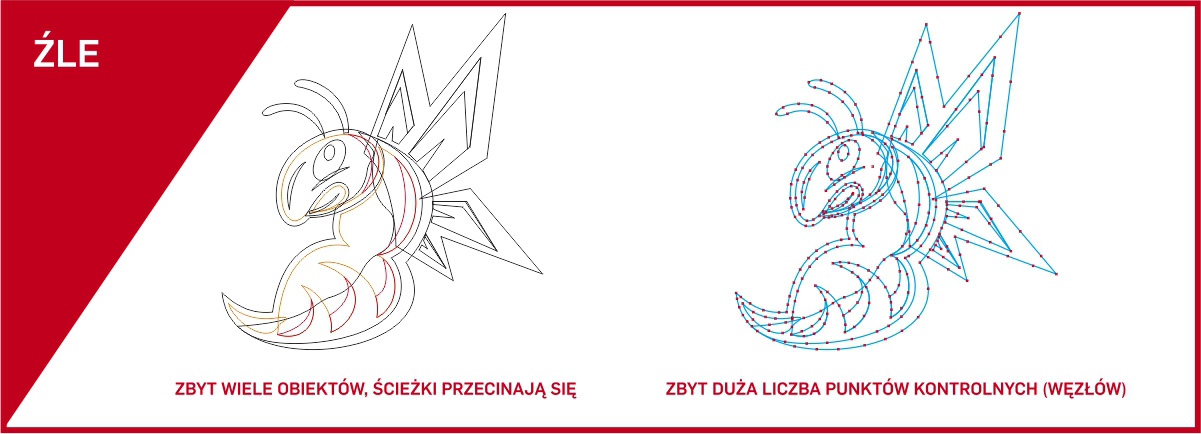

Projekty do cięcia ploterem, frezowania lub cięcia laserem powinny być odpowiednio przygotowane. Ścieżki w projekcie nie powinny przecinać się. Ścieżka powinna być uproszczona, bez zbędnych punktów kontrolnych (węzłów). Przed wysłaniem pliku do realizacji, włącz podgląd szkieletowy rysunku.

bee-01-002
przygotowanie-plikow-02-002
przygotowanie-plikow-03-002





Opis zamówienia

Składając zmówienie prosimy o szczegółowy opis zamawianego przedmiotu oraz właściwe opisywanie przesyłanych plików.
W nazwie pliku powinny znaleźć się następujące informacje:

  1. Nazwa materiału
  2. Dodatkowe zabezpieczenie – laminaty
  3. Cięcie do formatu lub ploterem
  4. Wymiar netto (bez spadów)
  5. Ilość

Proszę przy większej liczbie plików wpisywać na początku liczbę porządkową.





Przykłady dotyczące wydruków solwentowych

  • Wydruk na folii, pokrytej laminatem stałym matowy, przycięta do wymiaru netto 123 x 90 cm
  • Wydruk na folii OWV, pokrytej laminatem płynnym wymiar netto 125 x 45 cm, 2 sztuki
  • Baner oczkowany, wymiar netto 500 x 200 cm, 5 sztuk
  • Rollup z kasetą, wymiar netto 85 x 200 cm, 3 sztuki
  • Wydruk na folii oraz cięcie na ploterze, wymiar netto 5 x 5 cm, 1000 sztuk.

Pliki z powyższego zmówienia opisujemy w następujący sposób:
01_folia+lam stały mat+cięcie_123x90cm_1x
02_oww+lam płyn błysk_125x45cm_2x
O3_baner oczka_500x200cm_5x
O4_roup-i-kaseta_85x200cm3x
05_folia+ploter_5x5cm_1000x



Przykłady dotyczące wydruków UV

  • PCV 3 mm zadruk UW, wymiar netto 100 x 200 cm
  • Szkło, zadruk UW w lustrze, wymiar netto 250 x 50 cm
  • Szkło, zadruk obustronny UV, wymiar netto 45 x 45 cm
  • Dibond srebrny szczotkowany, zadruk UV i wycięcie kształtu, wymiar neto 400 x 120 cm

Pliki z powyższego zmówienia opisujemy w następujący sposób:
O1_PCV3_UV_100x2OOcm
O2_Szkło_CMYK_WHITE_250x50cm
O3_Szkło_CMYK_WHITE+CMYK 45x45cm
04_Dibond srebrny szczotka_UV+frezowanie_400x120cm



Przykłady dotyczące frezowania i cięcia laserem (wyłącznie pliki wektorowe)

  • Pleksa 5 mm bezbarwna cięta laserem 45 x 60 cm (wymiary zewnętrzne obiektu)
  • PCV 10 mm frezowany, 200 x 150 cm (wymiary zewnętrzne obiektu)

Pliki z powyższego zamówienia opisujemy w następujący sposób:
O1_PLX5_bezbarwna_laser_45x60cm
O2_PCV10_frezowanie_200x150cm


Poprawki plików graficznych – 30 zł za każdą rozpoczętą godzinę pracy
